一、产品介绍：

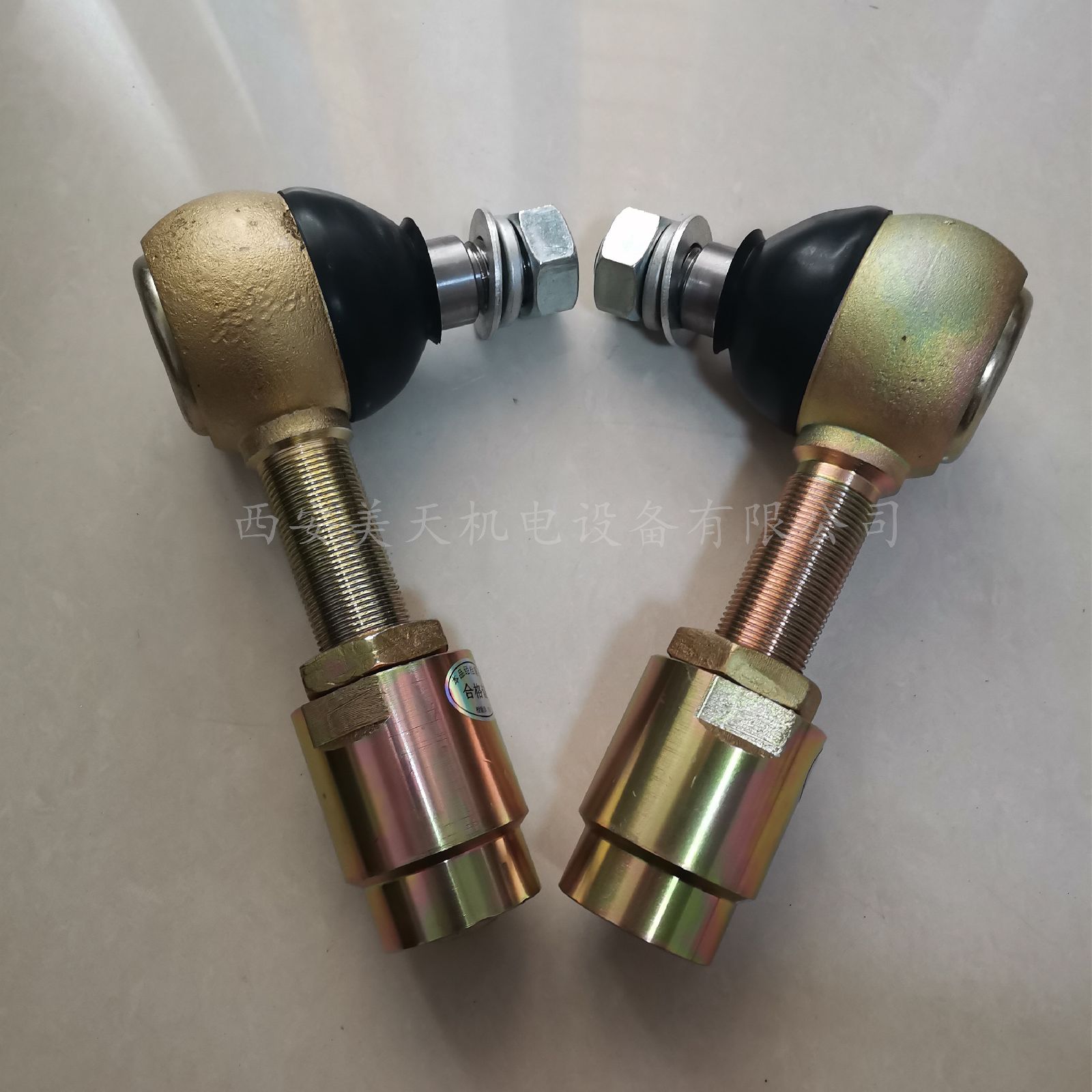

球型连接铰链是用于自动控制中的执行器与调节机构的连接附件。它采用了球型轴承结构具有控制灵活、准确、扭转角度大的优点，由于该铰链安装、调整方便、安全可靠。所以，它广泛地应用在电力、石油化工、冶金、矿山、轻纺等工业的自动控制系统中。
球铰链由于选用了球型轴承结构，能灵活的承受来自各异面的压力。
二、 产品结构特点
1 该产品由于选用了球型轴承结构，能灵活的承受来自各异面的压力。
2 该产品与执行器的连接有锥体及直柄两种，扩大了仪表使用面。
3 球型连接铰链采用左旋、右旋螺纹连接方便可靠、可调范围大。
4 本连接铰链采用全封闭结构，保养方便。
三、安装
1 安装前应准确测量连接位置的距离（此时调节螺母应在中间位置），以确定连接管的长度。
将连接管与左旋、右旋螺母焊接、此时应可做缩短或放长连接杆的适量调整，再用锁紧螺母锁紧。
2 先将铰链装在执行器出轴杠杆与调节机构控制连杆上，如选用锥体连接应先用专用铰刀将出轴杠杆与控制连杆铰成1：10孔，再行连接。
3 安装完毕，应用手动进行连动试运转，如转动灵活方可使用。
四、规格型号及主要技术参数
表一
1 销轴扭转角度为20°±2°
2 锥形销轴锥度为1：10K6
| 规格型号 |
传递扭距
NM |
连杆螺纹
可调范围mm |
销轴锥端
*大尺寸
mm |
直柄销轴
尺寸
mm |
销轴长度
mm |
允许配套执器
*小扭臂长度
mm |
| QJ-10 |
100 |
0-50 |
Φ16 |
Φ14 |
14 |
120 |
| QJ-25 |
250 |
0-70 |
Φ18 |
Φ16 |
20 |
120 |
| QJ-60 |
600 |
0-90 |
Φ20 |
Φ18 |
22 |
150 |
| QJ-160 |
1600 |
0-110 |
Φ23 |
Φ20 |
24 |
170 |
| QJ-400 |
4000 |
0-150 |
Φ38 |
Φ30 |
24 |
200 |
| QJ-600 |
6000 |
0-150 |
Φ40 |
Φ30 |
32 |
200 |
| QJ-2000 |
10000 |
0-150 |
Φ44 |
Φ40 |
40 |
200 |
